Demetra

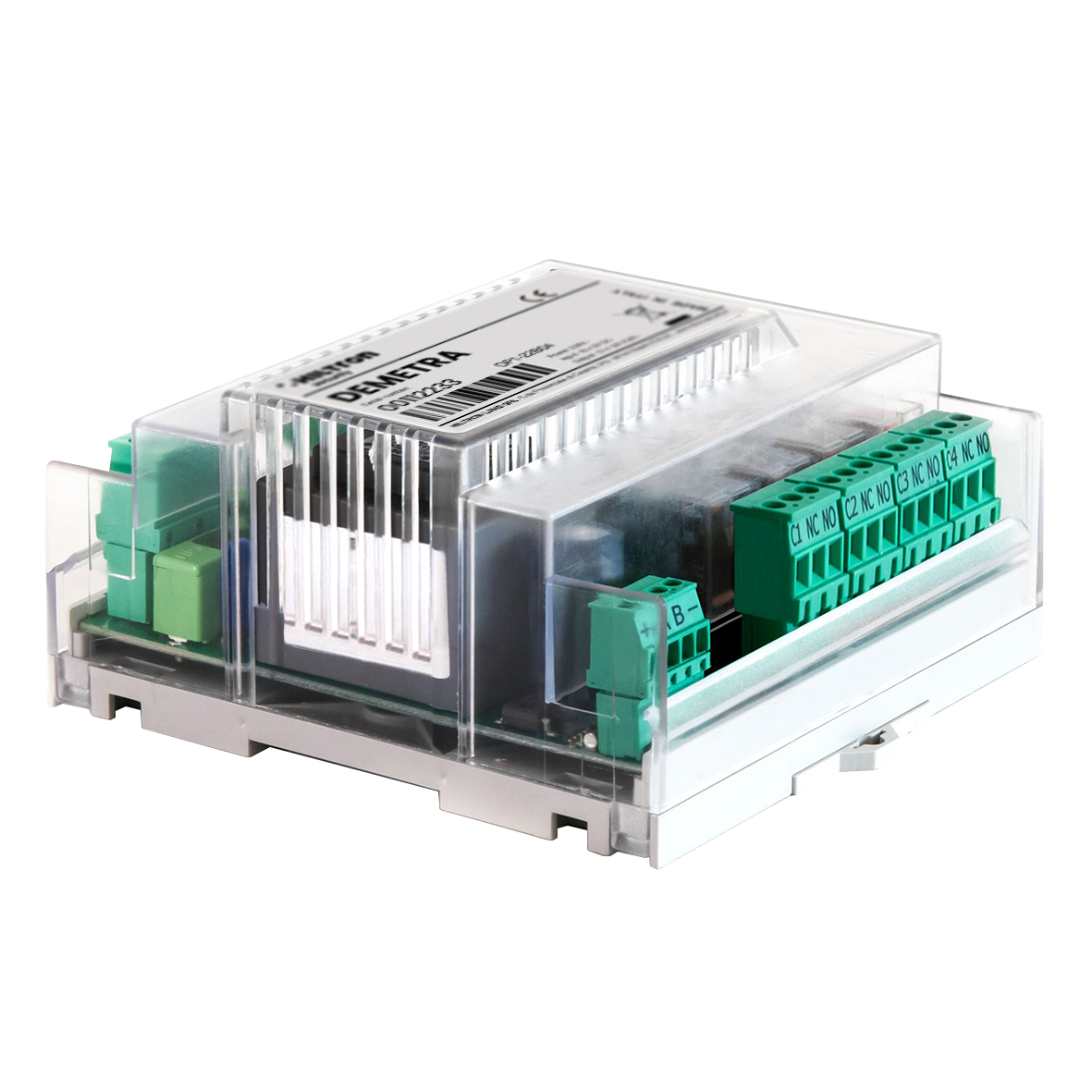

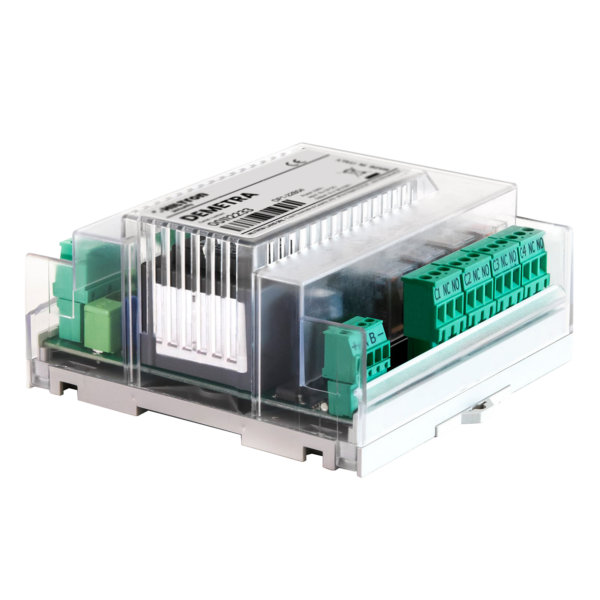

Demetra è una scheda avanzata per la gestione e la regolazione di caldaia, elettrovalvole e fancoil su 4 aree indipendenti. Può funzionare in modalità stand-alone o con controllo via bus RS-485, attraverso Vesta e il software Atmosfera eye. La scheda è predisposta per fissaggio su un centralino con guida DIN dove occupa 6,5 moduli e, grazie agli anelli laterali opzionali, può essere fissata con viti su scatole di derivazione o pareti leggere. Tutte le connessioni avvengono con morsettiere estraibili serigrafate, per facilitarne il cablaggio e la sostituzione.
Gli 8 ingressi digitali sono programmabili singolarmente in modalità diverse per la gestione di comandi caldaia, elettrovalvole, fancoil con controllo completo della temperatura o limitato (es. funzioni +-1/3° per l’albergo). Gli ingressi per i sensori di temperatura premettono di misurare la temperatura nelle singole zone di interesse. La regolazione viene effettuata attraverso i 4 relè da 12A resistivi (carico massimo complessivo di 3 kVA) che permettono l’accensione e attraverso i quattro canali di regolazione con uscita 0-10V. Grazie ai relè è possibile variare la velocità (portata) dei ventilconvettori che richiedono teleselezione attraverso contatti. Demetra con le sonde NTC si comporta come un termostato 1 modulo su Atmosfera eye, Atmosfera e Atmosfera 7. Demetra viene fornita pre-programmata con funzione “Valvola termoregolazione BIOMA” sui primi 4 ingressi, e può essere configurata su misura grazie al software di progettazione Cibele.

FUNZIONALITÀ
Demetra permette di gestire la termoregolazione domestica con l’apposito termostato ad 1 modulo o attraverso semplici sonde analogiche NTC, azionando elettrovalvole e fancoil.

CONNESSIONI
Demetra dispone di 8 ingressi digitali, 4 ingressi per sensori di temperatura analogici, 4 uscite a relè e 4 uscite 0-10V per la regolazione, alimentazione da rete 230V~ e porta RS-485 di comunicazione e programmazione attraverso il software Cibele.
